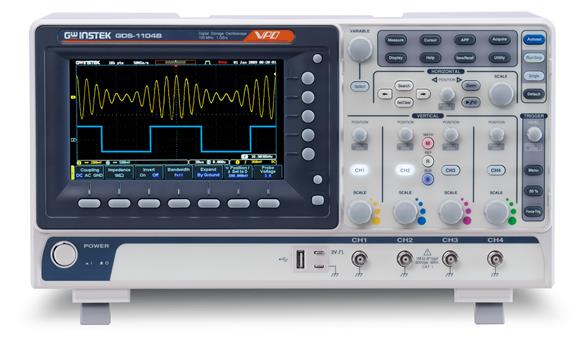

GDS-1000B系列(GDS-1102B,GDS-1072B,GDS-1074B,GDS-1104B,GDS-1202B)

200MHz/100MHz 兩種帶寬選擇
1GSa/s最大實時采樣率
每通道10M記錄長度
7寸LCD，256色階顯示
1Mpts FFT頻域信號顯示
水平/垂直/觸發檔位設置一鍵歸零
最大波形更新率110,000wfm/s

產品敘述產品規格配件訂購信息下載

輕巧的機身擁有強大的實力，GDS-1000B系列示波器最高提供200MHz帶寬，每通道10M記錄長度，波形更新率高達每秒11萬次，FFT頻譜分析高達100萬點。這些強大的功能聚集在1000系列示波器上，使得GDS-1000B擁有不凡的波形抓取、顯示、分析等能力，為基礎測量提供強有力的支持！

A. 高達每秒110,000次之波形更新率
GDS-1000B系列示波器雖然在市場上屬于通用基礎型示波器，但它卻具備了高達每秒110,000次的波形更新率，使用者可以輸入一個快速的調頻載波信號如圖所示，通常在傳統的數字示波器下量測此信號會出現不流暢的暫留現象，無法清楚地呈現調頻信號的調制變化過程。然而在GDS-1000B示波器上則無此問題發生，它不僅可流暢地呈現波形調制的變化以外，亦可層次分明地顯示變化的細節。工程師在量測不可預測且瞬息萬變的信號之下，亦能夠輕松地掌握電路的問題所在。

B. 具備256熒幕灰階顯示
GDS-1000B系列示波器在波形顯示技術上可呈現256色階之顯示技術。在信號多樣化的量測世界中更能勾勒出豐富的層次變化，彷彿將模擬示波器的顯示能力再度表現出來。當輸入一個多層次變化的影像信號時，具備256色階顯示的GDS-1000B示波器能夠將叢發信號明確地表現出來，且能夠以256色階之變化呈現亮度的層次細節，使得枯燥無味的單色波形注入了豐富的生命力，這正是GDS-1000B在通用型示波器舞臺當中所帶來之無限的量測魅力。

C. 每通道獨立10M存儲器長度
GDS-1000B示波器每通道獨立10M的記憶長度，在進行基礎量測的應用時就能輕而易舉地掌握波形的細節，當使用者輸入長串序列的正弦波信號時，GDS-1000B示波器將波形放大至20ns/div時，正弦波的細節依然可清楚地顯現。

D. 1M FFT數學取樣分析模式

GDS-1000B系列示波器在快速傅立葉轉換的數學分析模式中具備了1M記憶長度擷取模式。在傳統的各系列數字示波器當中，FFT模式通常只具備1000點的擷取長度，所以在頻域模式的表現上較不能呈現各頻譜量的強度分布細節，但是今天GDS-1000B系列示波器率先提供了1M擷取點的顯示模式，不但能清楚地表現頻譜量的顯示細節,同時加上高達每秒110,000次的波形更新率，使得FFT分析模式就如同在使用一臺實時頻譜分析儀一般的快速而精準，大幅提升了示波器在頻域分析的信號處理能力。

數字存儲示波器 GDS-1000B 內存深度比較 VS TBS1000BEDU http://v.youku.com/v_show/id_XMTI3MTA1MDMyNA==.html?spm=a2hzp.8253869.0.0

數字存儲示波器 GDS-1000B系列 FFT 功能比較 vs TBS1000B-ED Uhttp://v.youku.com/v_show/id_XMTI3MTAyNTg4MA==.html?spm=a2hzp.8253869.0.0

數字存儲示波器 GDS-1000B系列 FFT 功能比較 vs DS1000Z http://v.youku.com/v_show/id_XMTI3MDkzODY0MA==.html?spm=a2hzp.8253869.0.0

數字存儲示波器 GDS-1000B系列基本使用方法 http://v.youku.com/v_show/id_XMTI3MDMyNjU2OA==.html?spm=a2hzp.8253869.0.0

GDS-1000B數字示波器操作簡介 https://v.youku.com/v_show/id_XMTI1MTQ2OTcwNA==.html?spm=a2h0k.11417342.soresults.dposter

快速選型

型號	帶寬	采樣率	存儲深度	通道數	標配接口
GDS-1102B	100MHz	1GSa/s	每通道10M	2	USB
GDS-1104B	100MHz	1GSa/s	每通道10M	4	USB/LAN
GDS-1202B	200MHz	1GSa/s	每通道10M	2	USB

詳細規格
	GDS-1202B	GDS-1102B	GDS-1104B
垂直系統
通道數	2通道+1外部觸發通道	2通道+1外部觸發通道	4通道
帶寬	DC~200MHz (-3dB)	DC~100MHz (-3dB)	DC~100MHz (-3dB)
上升時間	1.75ns	3.5ns	3.5ns
帶寬限制	20MHz	20MHz	20MHz
垂直分辨率	8 bit: 1mV~10V
輸入耦合	AC, DC, GND
輸入阻抗	1MΩ// 約16pF
直流精確度	±3%
極性	正向 &反向
最大輸入電壓	300V (DC+AC Peak), CAT I
偏移范圍	1mV/div : ±1.25V；2mV/div ~ 100mV/div : ±2.5V；200mV/div ~ 10V/div : ±125V
波形信號處理	‘+, -, ×, ÷, FFT, FFTrms , 用戶自定義 FFT: 1MPTS點分辨率.FFT垂直刻度提供Linear RMS 或 dBV RMS.FFT窗函數提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris.


觸發系統
來源	CH1 ,CH2, CH3,CH4,Line, EXT** （僅適合四通道機種，*僅適合雙通道機種）
觸發模式	自動 (低于100 ms/div支持慢掃滾動模式), 一般, 單次邊沿, 脈波寬度, 視頻, Pulse Runt, 上升&下降沿, 交替, 事件延遲(可選擇1~65535事件),時間延遲(可選擇4ns~10s時間), 總線


觸發延遲時間	4ns ~ 10s
耦合選項	AC,DC,LF rej. ,HF rej. ,Noise rej.
靈敏度	1 div
外部觸發
范圍	±15V
靈敏度	DC ~ 100MHz 約100mV；100MHz~200MHz約150mV
輸入阻抗	1MΩ±3%// 16pF
水平系統
范圍	5ns/div ~ 100s/div (1-2-5步進)滾動模式: 100ms/div ~ 100s/div
前置觸發	最大10 div
后置觸發	最大2,000,000 div
精確度	在任何 ≥ 1 ms 的間格中為±50 ppm
采樣系統
實時取樣率	最大1GSa/s
記錄長度	每通道最大10Mpts
獲取模式	一般, 平均, 峰值檢測, 單次
峰值偵測	2ns (典型值)
平均模式	可選則2至256次
X-Y 模式
X 軸輸入	通道 1;通道3* (*僅適用于四通道機種）
Y 軸輸入	通道 2;通道4* (*僅適用于四通道機種）
相位移	100kHz 時±3°
光標&量測系統
游標	可量測幅度, 時間; 單位: 秒(s), Hz, 相位(度), 比例(%)
自動量測	36 組: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, '+Width,-Width,Duty Cycle,+Pulses,-Pulses,+Edges, -EdgesEdges,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase


自動計數	6 位計數器,范圍由2Hz至額定帶寬
控制面板功能
自動設定	單一按鍵自動設定所有信道的垂直、水平及觸發系統
儲存設定	20組
儲存波形	24組
顯示系統
顯示器	7" TFT LCD 彩色顯示, 800 水平 × 480 垂直 (WVGA)
插補點方式	Sin(x)/x
波形顯示方式	點, 向量, 可調余暉 (16ms~4s), 無限余暉
波形更新率	最快每秒 110,000次波形更新
顯示模式	YT ; XY
顯示網格線	8 x 10 格

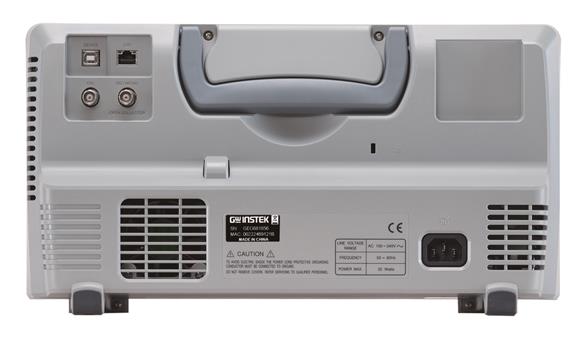

接口
USB Port	USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1
以太網絡	RJ-45 接口, 10/100Mbps with HP Auto-MDIX（僅適用于GDS-1074B,GDS-1104B)
Go-NoGo BNC	最大5V /10mA TTL 開集極輸出
安全鎖孔	機器背面提供標準Kensington安全插槽
電源&其他
線性電壓范圍	交流 100V~240V ,50Hz~63Hz 自動選取,消耗功率：30W
多國語言	提供
聯機幫助	提供
操作環境	溫度：0℃~50℃；相對濕度：≤80%（0℃~40℃);≤45%(41℃~50℃）
尺寸及重量	380(W) X 208(H) X127.3(D) mm, 約2.8kg
所有規格保證要求GDS-1000B系列示波器開機30分鐘后，環境溫度+20℃~+30℃。
規格所有局部變更，怒不另行通知！

點擊下載

配件
GTP-200B 200MHz 電壓探棒. 適用于GDS-1202B
GTP-100B 100MHz 電壓探棒. 適用于GDS-1104B, GDS-1102B

選用配件
DS1B-BUS 串行總線解碼功能
DS1B-SRH 波形搜索功能
DS1B-SGM 分段記憶體功能
GDB-03 演示板
GTL-110 測試頭, BNC 對 BNC 接頭
GTL-242 USB纜線, USB2.0 A轉B纜線 4P

GDS-1104B 100MHz，4通道，數字儲存示波器
GDS-1102B 100MHz，2通道，數字儲存示波器
GDS-1202B 200MHz，2通道，數字儲存示波器
