MDO-2000E系列(MDO-2102EG，MDO-2104EG，MDO-2202EG，MDO-2204EG，MDO-2102EX，MDO-2104EX，MDO-2202EX，MDO-2204EX)

200/100MHz 帶寬選擇（MDO-2000EG/MDO-2000EX）2或4 通道

200/100/70MHz 帶寬選擇（MDO-2000EC/MDO-2000ES）2或4 通道
每通道的實時采樣率為1GSa/s (2 通道機種)

最大實時采樣率為1GSa/s(4 通道機種)
每通道10M 存儲深度和VPO波形顯示技術
全系配置頻譜分析儀和雙通道任意波信號發生器功能
波形更新速率高達600,000 wfms/s
8" WVGA TFT LCD 顯示
提供頻率響應分析（FRA）功能
提供高通、低通和帶通濾波器功能
29,000 個分段存儲器和波形搜索功能
I2C/SPI/UART/CAN/LIN 串行總線觸發和解碼功能
網絡存儲功能；模板（Mask)測試功能
最大 1M FFT 提供更高的頻域分辨率測量
MDO-2000E全系配有頻譜分析儀和雙通道25MHz任意波信號發生器
MDO-2000EX另配有數字萬用表和電源
MDO-2000EC另配有邏輯分析儀
MDO-2000ES另配有邏輯分析儀、數字萬用表和電源
標配USB、LAN接口

產品敘述產品規格配件訂購信息下載

MDO-2000E系列是一款多功能混合域示波器。該系列包括四個型號: MDO-2000EG、MDO-2000EX、MDO-2000EC以及MDO-2000ES。

MDO-2000EG具有內置頻譜分析儀和雙通道25MHz任意波發生器；MDO-2000EX具有內置頻譜分析儀、雙通道25MHz任意波發生器、5000位數字萬用表和雙通道5V/1A電源；MDO-2000EC具有內置邏輯分析儀、頻譜分析儀和雙通道25MHz任意波發生器；MDO-2000ES 具有內置邏輯分析儀、頻譜分析儀、雙通道25MHz任意波發生器、5000位數字萬用表和雙通道5V/1A電源“六合一”機種全功能示波器

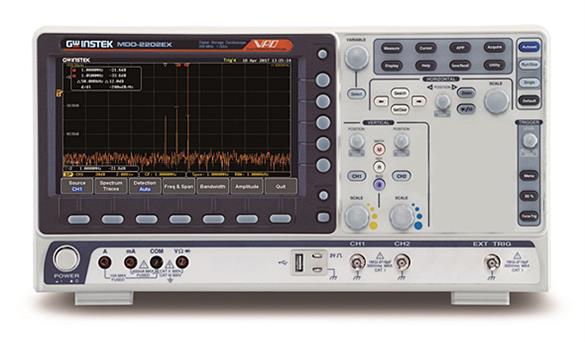

在操作MDO-2000E的頻譜分析儀時, 用戶可以根據測試要求輸入中心頻率、掃寬、起始頻率和停止頻率, 從而快速,、直觀地觀察所需的頻率范圍,使用戶體驗直實頻譜分析儀的用戶界面。在觀察頻域顯示時, 工程師可以觀察波形特性, 這些波形特性不容易從時域波形中看出,例如波形的諧波成分和調制信號的頻率特性。
常規示波器的 FFT 總是將整個信號帶寬計算為采樣率 (Fs)的一半。然而, 計算能力不足不能用更多的點進行 FFT計算。由于計算結果的頻率分辨率不足, 用戶無法得到信號的詳細頻率信息。而MDO-2000E分析感興趣的信號譜。與示波器的FFT相比, 使用MDO-2000E系列的工程師可以有效地對頻域進行信號測量。
MDO-2000E的頻譜分析儀還包括頻譜軌跡設置( 正常、最大保持、最小保特和平均) 用戶可以自由選擇各種頻譜軌跡同時顯示。可以為每個軌跡單獨設置檢測方法(Sample, +Peak,-Peak 和 Average)此外,用戶通過游標(Cursor) 可以手動標記相應的位置以反映頻率和幅度,搜索功能也可以應用于對頻譜的峰值表。幅度以 dB 顯示,標記可以獲得測量數據。

MDO-2000E示波器頻譜分析儀功能 https://v.youku.com/v_show/id_XNDYxNDE3NTk1Ng==.html

MDO-2000E示波器頻率響應分析功能https://v.youku.com/v_show/id_XNDYxNDE3MDI2NA==.html

MDO-2000E頻譜測試https://v.youku.com/v_show/id_XNDYyMjAzNDI3Ng==.html

MDO數據記錄器https://v.youku.com/v_show/id_XNDYyMjAzNzY4NA==.html

MDO頻譜分析儀DEMO https://v.youku.com/v_show/id_XNDYyMjAzNDc4NA==.html

MDO數字萬用表 https://v.youku.com/v_show/id_XNDYyMjAzOTQ4OA==.html

MDO操作視頻 https://v.youku.com/v_show/id_XNDg4NDY1MTE2MA==.html

快速選型

型號	帶寬	16通道邏輯分析儀	信號發生器	頻譜儀	數字萬用表	電源	標配接口
MDO-2102EG	100MHz	×	√	√	×	×	USB/LAN
MDO-2104EG	100MHz	×	√	√	×	×	USB/LAN
MDO-2202EG	200MHz	×	√	√	×	×	USB/LAN
MDO-2204EG	200MHz	×	√	√	×	×	USB/LAN
MDO-2102EX	100MHz	×	√	√	√	√	USB/LAN
MDO-2104EX	100MHz	×	√	√	√	√	USB/LAN
MDO-2202EX	200MHz	×	√	√	√	√	USB/LAN
MDO-2204EX	200MHz	×	√	√	√	√	USB/LAN
MDO-2102EC	100MHz	√	√	√	×	×	USB/LAN
MDO-2104EC	100MHz	√	√	√	×	×	USB/LAN
MDO-2202EC	200MHz	√	√	√	×	×	USB/LAN
MDO-2204EC	200MHz	√	√	√	×	×	USB/LAN
MDO-2102ES	100MHz	√	√	√	√	√	USB/LAN
MDO-2104ES	100MHz	√	√	√	√	√	USB/LAN
MDO-2202ES	200MHz	√	√	√	√	√	USB/LAN
MDO-2204ES	200MHz	√	√	√	√	√	USB/LAN

詳細規格
		MDO-2072E(C/S)	MDO-2074E(C/S)	MDO-2102E(G/X/C/S)	MDO-2104E(G/X/C/S)	MDO-2202E(G/X/C/S)	MDO-2204E(G/X/C/S)
垂直系統
通道		2ch+Ext	4ch	2ch+Ext	4ch	2ch+Ext	4ch
帶寬		DC~70MHz(-3dB)	DC~70MHz(-3dB)	DC~100MHz(-3dB)	DC~100MHz(-3dB)	DC~200MHz(-3dB)	DC~200MHz(-3dB)
上升時間		5ns	5ns	3.5ns	3.5ns	1.75ns	1.75ns
帶寬限制		20MHz	20MHz	20MHz	20MHz	20M/100MHz	20M/100MHz
分辨率		8 bit 1mV~10V/div
輸入耦合		AC, DC, GND
輸入阻抗		約1MΩ// 16pF
DC增益精度		±(3%)when 2mV/div or greater is selected ±(5%)when 1mV/div is selected;
極性		Normal & Invert
最大輸入電壓		300Vrms, CAT I
偏移位置范圍		1mV/div ~ 20mV/div : ±0.5V 50mV/div ~ 200mV/div : ±5V 500mV/div ~ 2V/div : ±25V 5V~10V/div : ±250V
波形信號處理		+, -, ×, ÷, FFT, User Defined Expression. FFT:1Mpts FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman.

觸發
觸發源		CH1 ,CH2, CH3, CH4, Line, EXT* *雙通道機型
觸發模式		自動 (支持Roll模式, 100 ms/div 或更慢), 正常, 單序列
觸發類型		邊沿，脈沖寬度（毛刺），視頻，脈沖電壓，上升和下降（斜率），交替，輸出，事件延遲（1?65535事件），延時（持續時間，4nS?10S），總線

釋放范圍		4ns~10s
耦合		AC,DC,LFrej. ,HFrej. ,Noiserej.
靈敏度		1div
外部觸發
范圍		±15V
靈敏度		DC ~ 100MHz 約. 100mV 100MHz ~ 200MHz 約. 150mV
輸入阻抗		1MΩ±3%~16pF
水平
時基范圍		1ns/div ~ 100s/div (1-2-5 increments) ROLL: 100ms/div ~ 100s/div
預觸發		最大10 div
后觸發		最大2,000,000 div
時基精度		±50 ppm over any ≥ 1 ms時間間隔
實時采樣率		最大.:1GSa/s (4ch 機型) 每通道1GSa/s (2ch 機型)
記錄長度		每通道 10M pts
采集模式		正常, 平均, 峰值檢測, 單次
峰值偵測		2ns (典型值)
平均值		從2 到 256可選
X-Y 模式
X-軸輸入		通道1; 通道3* *僅四通道機型
Y-軸輸入		通道2; 通道4* *僅四通道機型
相移		±3° at 100kHz
光標和測量
光標		幅度，時間，門控;單位：秒，Hz（1 / s），相位（度），定量（％）
自動測量		38組：Pk-Pk，最大，最小，幅度，高，低，平均，周期平均值，RMS，周期RMS，面積，周期面積，ROVShoot，FOVShoot，RPREShoot，FPREShoot，頻率，周期，上升時間，下降時間，正向脈寬，負向脈寬，占空比，+脈沖， - 脈沖，+邊緣， - 邊緣，％閃爍，閃爍Idx，FRR，FRF，FFR，FFF，LRR，LRF，LFR，LFF，相位
控制面板功能
自動計數器		6 位,范圍從最小2Hz到額定帶寬
自動設置		單按鈕，自動設置垂直，水平和觸發系統的所有通道，具有撤消自動設置
保存設置		20 套
保存波形		24 套
顯示
TFT LCD 類型		8" TFT LCD WVGA 彩色顯示
顯示分辨率		800 水平× 480 垂直像素(WVGA)
插值		Sin(x)/x
波形顯示		點，向量，可變持久性（16ms?4s），無限持續性
波形更新率		每秒最大600,000 波形
顯示刻度		8 x 10 divisions
顯示模式		YT ;XY
接口
USB 端口		USB 2.0 高速主機端口X1, USB 2.0高速設備端口 X1
以太網(LAN)端口		RJ-45 連接器, 10/100Mbps with HP Auto-MDIX
Go-NoGo BNC		5V Max/10mA TTL 集電極開路輸出
Kensington Style Lock		后面板安全插槽連接到 standard Kensington-style lock.
頻譜分析儀規格
頻率范圍		DC~500MHz (Max. ,Max.bandwidth~500MHz uncalibrated)
掃寬		1kHz~500MHz(Max.)
分辨率帶寬		1Hz ~ 500kHz(Max.)
參考級別		-50 dBm to +40dBm in steps of 5dBm
垂直單位		dBV RMS; Linear RMS; dBm
垂直位置		-12divs to +12divs
垂直刻度		1dB/div to 20dB/div in a 1-2-5 Sequence
顯示平均噪音水平		1V/div < -50dBm, Avg : 16 100mV/div < -70dBm, Avg : 16 10mV/div < -90dBm, Avg : 16
Spurious response		2nd 諧波失真< 40dBc3rd 諧波失真< 45dBc
頻域跟蹤類型		Normal ; Max Hold ; Min Hold ; Average (2 ~ 256)
檢測方法		Sample ; +Peak ; -Peak ; Average
FFT Windows		FFT Factor :Hanning 1.44Rectangular 0.89Hamming 1.30Blackman 1.68

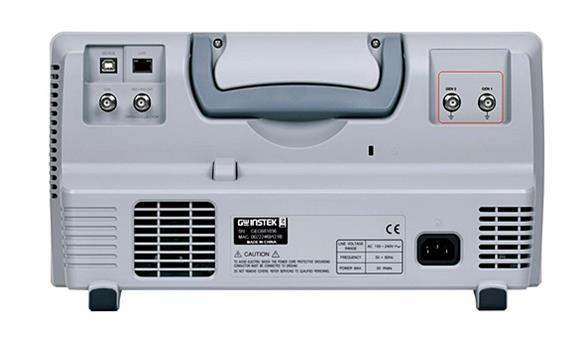

任意信號發生器（AWG）規格
通道		2
采樣率		200 Msa/s
垂直分辨率		14 bits
最大頻率		25 MHz
波形		Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
輸出范圍		20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω
輸出分辨率		1mV
輸出精度		2% (1 kHz)
偏移范圍		±2.5 V, HighZ;±1.25 V, 50 Ω
偏移分辨率		1mV
Sine
頻率范圍		100mHz to 25MHz
平整度		±0.5 dB( relative to 1kHz)
諧波失真		-40 dBc
失真 (非諧波)		-40 dBc
總諧波失真		1%
S/N Ratio		40 dB
Square/Pulse
頻率范圍		100 mHz to 15MHz
上升/下降時間		<15ns
過激		<3%
占空比		方波:50%;脈沖波:0.4%~99.6%
最小脈沖寬度		30 ns
抖動		500 ps
Ramp
頻率范圍		100mHz~1MHz
線性度		1%
對稱性		0 to 100%
數字萬用表（DMM）規格 (僅MDO-2000EX/MDO-2000ES機種 )
DIGIT LEVEL		5,000 counts CAT II 600Vrms, CAT III 300Vrms
DC 電壓		50mV, 500mV, 5V, 50V, 500V, 1000V 6 ranges
精度		50mV, 500mV, 5V, 50V, 500V, 1000V ±(0.1% reading + 5 digits)
輸入阻抗		10MΩ
DC 電流		50mA, 500mA, 10A 3 ranges
精度		50mA - 500mA ±(0.5% reading + 0.05mA)10A ±(0.5% reading + 50mA)
AC 電壓		50mV, 500mV, 5V, 50V, 700V 5 ranges
精度		50mV, 500mV, 5V, 50V, 700V ±(1.5% reading + 15 digits) at 50Hz-1kHz* Amplitude greater than 0.2% of the full scale reading.
AC 電流		50mA, 500mA, 10A 3 ranges
精度		50mA, 500mA, ±(1.5% reading + 0.05mA) at 50Hz-1kHz 10A ±(3% reading + 50mA) at 50Hz-1kHz * Measure range: >10mA
電阻		500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 5 ranges
精度		500Ω, 5kΩ, 50kΩ, 500kΩ ±(0.3% reading + 3 digits) 5MΩ ±(0.5% reading + 5 digits)

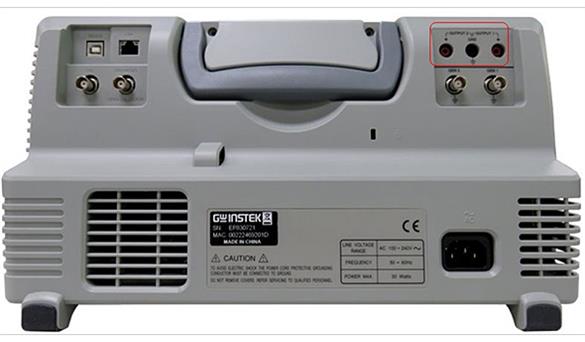

電源規格(僅MDO-2000EX/MDO-2000ES機種 )
輸出通道		CH1 & CH2
輸出電壓范圍		1.0V~5.0V
輸出電流(最大.)		1A
電壓 Step		0.1V 可連續調節
輸出電壓精度		±3%
紋波和噪聲		50mVrms
邏輯分析儀規格 (僅MDO-2000EC/MDO-2000ES機種 )
取樣率	每通道 1GSa/s
存儲器深度	每通道10M pts (max)
輸入通道	16 Digital (D15 - D0)
觸發類型	Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN), Parallel Bus
臨界值分組	D0~D3, D4~D7,D8~D11 ,D12~D15 Thresholds
臨界值選擇	TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V ,User Defined
使用者定義的臨界值范圍	±5V
最大輸入電壓	±40 V
最小驅動電壓	±250 mV
垂直分辨率	1 bit
其他功能
多國語言菜單		可用
操作環境		溫度: 0°C to 50°C.在低于 40°C 時相對濕度 ≤ 80%; 在41°C ~ 50°C時≤ 45% 41°C ~ 50°C.
在線幫助		Available
時鐘		Time and Date ,Provide the Date/Time for saved data
尺寸		384mmX208mmX127.3mm
重量		3kg

點擊下載

標配
電源線, 校準證書,
CD-ROM (快速入門指南,使用手冊, 編程手冊)
無源探棒 (每個通道一個探棒)
GTL-110 BNC-BNC 線*2
GTL-105A鱷魚夾測試線(僅 MDO-2000EX/MDO-2000ES有)
GTL-207香蕉插頭測試線(僅MDO-2000EX/MDO-2000ES有)

MDO-2204EG 200MHz ,4-通道, 數字存儲示波器，頻譜分析儀 ,雙通道25MHz AWG

MDO-2104EG 100MHz , 4-通道, 數字存儲示波器，頻譜分析儀 ,雙通道25MHz AWG

MDO-2202EG 200MHz ,2-通道, 數字存儲示波器，頻譜分析儀 ,雙通道25MHz AWG

MDO-2102EG 100MHz , 2-通道, 數字存儲示波器，頻譜分析儀 ,雙通道25MHz AWG

MDO-2204EX 200MHz ,4-通道, 數字存儲示波器，頻譜分析儀 ,雙通道25MHz AWG,5,000計數DMM 和電源

MDO-2104EX 100MHz , 4-通道, 數字存儲示波器，頻譜分析儀 ,雙通道25MHz AWG,5,000計數 DMM和電源

MDO-2202EX 200MHz ,2-通道, 數字存儲示波器，頻譜分析儀 ,雙通道25MHz AWG,5,000計數DMM和電源

MDO-2102EX 100MHz , 2-通道, 數字存儲示波器，頻譜分析儀 ,雙通道25MHz AWG,5,000計數 DMM和電源

MDO-2204EC 200MHz ,4-通道, 數字存儲示波器，16ch邏輯分析儀，頻譜分析儀 ,雙通道25MHz AWG

MDO-2104EC 100MHz , 4-通道, 數字存儲示波器，16ch邏輯分析儀，頻譜分析儀 ,雙通道25MHz AWG

MDO-2074EC 70MHz , 4-通道, 數字存儲示波器，16ch邏輯分析儀，頻譜分析儀 ,雙通道25MHz AWG

MDO-2202EC 200MHz ,2-通道, 數字存儲示波器，16ch邏輯分析儀，頻譜分析儀 ,雙通道25MHz AWG

MDO-2102EC 100MHz , 2-通道, 數字存儲示波器，16ch邏輯分析儀，頻譜分析儀 ,雙通道25MHz AWG

MDO-2072EC 70MHz , 2-通道, 數字存儲示波器，16ch邏輯分析儀，頻譜分析儀 ,雙通道25MHz AWG

MDO-2204ES 200MHz ,4-通道, 數字存儲示波器，16ch邏輯分析儀，頻譜分析儀 ,雙通道25MHz AWG,5,000計數DMM 和電源

MDO-2104ES 100MHz ,4-通道, 數字存儲示波器，16ch邏輯分析儀，頻譜分析儀 ,雙通道25MHz AWG,5,000計數DMM 和電源

MDO-2074ES 70MHz ,4-通道, 數字存儲示波器，16ch邏輯分析儀，頻譜分析儀 ,雙通道25MHz AWG,5,000計數DMM 和電源

MDO-2202ES 200MHz ,2-通道, 數字存儲示波器，16ch邏輯分析儀，頻譜分析儀 ,雙通道25MHz AWG,5,000計數DMM 和電源

MDO-2072ES 70MHz ,2-通道, 數字存儲示波器，16ch邏輯分析儀，頻譜分析儀 ,雙通道25MHz AWG,5,000計數DMM 和電源
