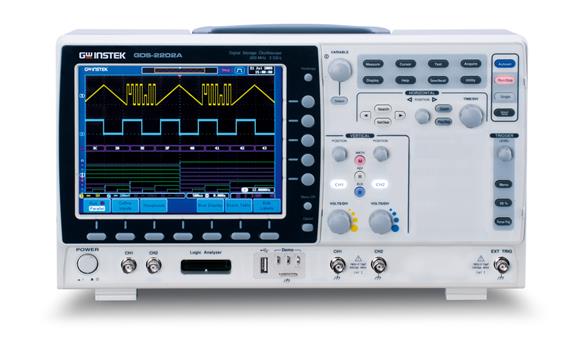

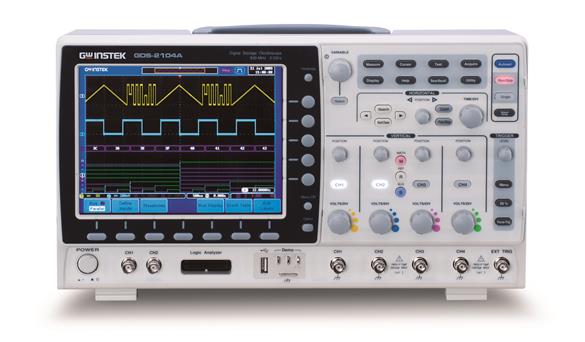

GDS-2000A系列(GDS-2102A,GDS-2104A,GDS-2202A,GDS-2204A,GDS-2302A,GDS-2304A)

70/100/200/300MHz帶寬, 提供2/4模擬輸入通道
雙取樣模式: 最高2GSa/s實時取樣率及100GSa/s等效取樣率
2M內存，獲取更多波形細節
8" 800*600高分辨率大尺寸畫面, 符合視覺習慣且信息不占用波形顯示區域
第二代Memory Prime技術，波形捕獲率可高達80,000次以上（80,000wfs/s）
彈性、豐富且隨時擴充的應用接口，保障客戶的投資價值
可選8或16通道邏輯儀，數模信號同時進行分析
可選DDS波形發生器，集合式設計節省工作空間
可帶寬升級，根據預算靈活選擇帶寬
可升級CAN/LIN 總線分析 ,進階邏輯 ,資料紀錄器 ,數位電壓表及水平觸發定點展開功能
可以選購AFG-125P/225P任意波信號發生器以及邏輯分析儀組合成全新多功能實驗工作站，成為五合一的數字示波器。（具備示波器，邏輯分析儀，電源，信號源，電壓表等多功能儀器）

產品敘述產品規格配件訂購信息下載

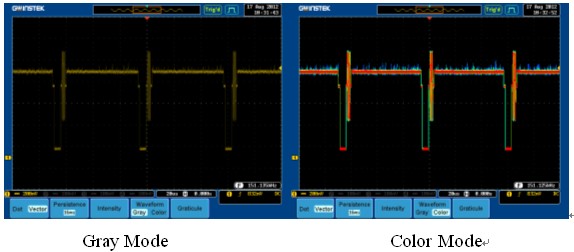

GDS-2000A系列數字存儲示波器體現了一種高價值的設計構思，包括2GSa/s采樣率、2M記錄長度、2/4輸入通道、超大彩色LCD顯示屏以及VPO (Visual Persistence Oscilloscope)技術，80,000wfms/s的更新率可以快速完成波形捕獲和處理。

GDS-2000A系列示波器具有300MHz、200MHz、100MHz和70MHz四種帶寬，2和4組輸入通道，整個系列涵蓋8種機型。2M記錄長度不僅支持長時間的波形存儲，也對后期分析提供了充足的數據支持。波形獲取設計和先進的VPO波形處理技術，以每秒80,000次的高速波形更新率，極大提高了GDS-2000A系列波形顯示的速度和品質。

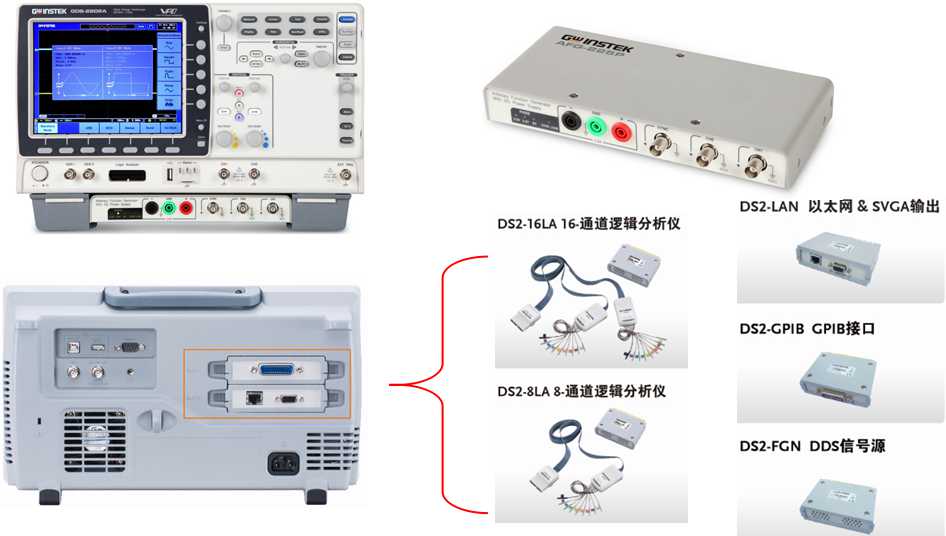

豐富的擴展功能設計，可構成五合一多功能測試平臺

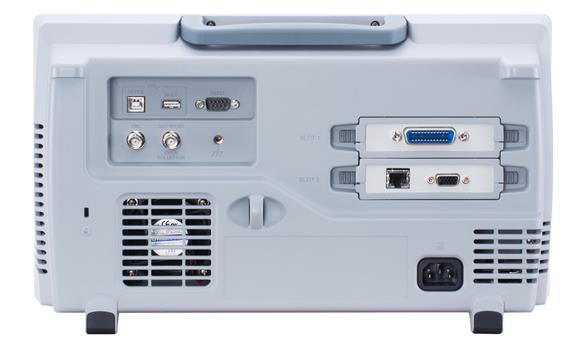

選配的邏輯分析儀通過邏輯觸發捕獲信號，使邏輯波形和模擬波形顯示在同一個屏幕上，方便比較和時間分析。在后面板插入8/16輸入通道模組，實現混合信號示波器(MSO)功能。GDS-2000A系列具備如今所有高端DSO應有的性能特點。標配的RS-232C接口、USB接口和Go-NoGo輸出，以及選配的以太網接口、SVGA視頻輸出接口和USB-GPIB轉接頭，供用戶自行選擇。可選配信號源模塊，適中的價格，創新的設計，GDS-2000A具有很高的客戶價值。

數字混合存儲示波器 GDS-2000A 系列介紹http://v.youku.com/v_show/id_XNjAxOTM0MzQw.html?spm=a2hzp.8253869.0.0

數字存儲示波器GDS-2000A功能鍵整體介紹 http://v.youku.com/v_show/id_XNTQwODY3NzI4.html?spm=a2hzp.8253869.0.0

數字存儲示波器GDS-2000A圖片預覽功能 http://v.youku.com/v_show/id_XNTAwMTI3NjQw.html?spm=a2hzp.8253869.0.0

數字存儲示波器GDS-2000A數字濾波功能 http://v.youku.com/v_show/id_XNTAwMTI2MzMy.html?spm=a2hzp.8253869.0.0

數字存儲示波器GDS-2000A有15個檔位處在最大2G采樣率 http://v.youku.com/v_show/id_XNTAwMTExNjEy.html?spm=a2hzp.8253869.0.0

數字存儲示波器GDS-2000A波形捕獲率80,000wfrms/s驗證 http://v.youku.com/v_show/id_XNTAwMTEwNTQ0.html?spm=a2hzp.8253869.0.0

數字存儲示波器GDS-2000A系列介紹 http://v.youku.com/v_show/id_XNTAwMDc3MjEy.html?spm=a2hzp.8253869.0.0

快速選型

型號	帶寬	采樣率	存儲深度	通道數	標配接口
GDS-2102A	100MHz	2GSa/s	2M	2	USB/RS232,LAN/GPIB選配
GDS-2104A	100MHz	2GSa/s	2M	4	USB/RS232,LAN/GPIB選配
GDS-2202A	200MHz	2GSa/s	2M	2	USB/RS232,LAN/GPIB選配
GDS-2204A	200MHz	2GSa/s	2M	4	USB/RS232,LAN/GPIB選配
GDS-2302A	300MHz	2GSa/s	2M	2	USB/RS232,LAN/GPIB選配
GDS-2304A	300MHz	2GSa/s	2M	4	USB/RS232,LAN/GPIB選配

詳細規格
	GDS-2072A	GDS-2074A	GDS-2102A	GDS-2104A	GDS-2202A	GDS-2204A	GDS-2302A	GDS-2304A
垂直系統
通道	2Ch+EXT	4Ch+EXT	2Ch+EXT	4Ch+EXT	2Ch+EXT	4Ch+EXT	2Ch+EXT	4Ch+EXT
帶寬	DC~70MHz(-3dB)		DC~100MHz(-3dB)		DC~200MHz(-3dB)		DC~300MHz(-3dB)
上升時間	5ns		3.5ns		1.75ns		1.17ns
帶寬限制(-3dB)	20MHz		20MHz		20MHz/100MHz		20MHz/100MHz/200MHz
垂直分辨率	8 bits@1M：1mV~10V (：當垂直檔位是1mV/div時，帶寬限制將自動設為20MHz)
輸入耦合	AC，DC，GND
輸入阻抗	約1MΩ//16pF
精確度()**	選擇1mv/div時，±(3%×\|讀值\|+0.1div+1mV)；選擇≥2mv/div時，±(5%×\|讀值\|+0.1div+1mV)； (測量方式是以平均16次以上的模式并將水平位置設為零)
極性	正常，反相
最大輸入電壓	300Vrms，CAT I (使用GTP-151R/251R/351R/501R 10:1 探棒：300Vrms CAT II)
偏移范圍	1mV/div~20mV/div：±0.5V；50mV/div~200mV/div：±5V；500mV/div~2V/div：±25V；5V/div~10V/div：±250V
波形信號處理	+、-、×、÷、FFT、FFTrms、d/dt、∫dt、√ FFT：頻譜幅度。將FFT垂直檔位設為線性RMS或dBV RMS，FFT視窗：Rectangular、Hamming、Hanning、Blackman-Harris
觸發系統
觸發源	CH1、CH2、CH3、CH4、Line、EXT、D0~D15*(4通道機型; **需選配邏輯分析功能)
觸發模式	自動(支持小于100ms/div的滾動模式)、正常、單次
觸發類型	邊沿、脈沖寬度、視頻、脈沖矮波(Runt)、上升&下降、交替、事件延遲(1~65,535 events)、時間延遲(10ns~10s)、邏輯、總線、*需選配DS2-08LA或DS2-16LA
觸發延遲時間	10ns~10s
耦合選項	AC、DC、低頻抑制、高頻抑制、噪聲抑制
靈敏度	DC ~ 100MHz，約1div或1.0mV；100MHz ~ 200MHz，約1.5div或15mV；200MHz ~ 300MHz，約2div或20mV
外部觸發
范圍	±15V
靈敏度	DC~100MHz，約100mV；100MHz ~ 200MHz，約150mV；200MHz ~ 300MHz，約150mV
輸入阻抗	1MΩ±3%，約16pF
水平系統
時基范圍	1ns/div~100s/div(1-2-5步進)；ROLL；100ms/div~100s/div
前置觸發	最大10格
后置觸發	最大1,000格
精確度	≥1ms時間間隔，±20 ppm
實時采樣率	1CH：最大2GSa/s；2CH：最大1GSa/s
等效采樣率	最大100GSa/s
記錄長度	最大2Mpts
捕獲模式	正常, 平均, 峰值偵測, 單次
峰值偵測	2ns(典型值)
平均次數	2~256次可選
X-Y模式
X-軸輸入	通道1；通道3* (*：僅4通道機型)
Y-軸輸入	通道2；通道4* (*：僅4通道機型)
相位移	±3°在100kHz
光標和測量
光標	幅值, 時間, 門限；單位：秒(S), Hz (1/S), 相位(°), 比率(%)
自動測量	36組: Pk-Pk, Max, Min, 幅值, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, 頻率, 周期, 上升時間, 下降時間, +寬度, -寬度, 占空比, +脈沖, -脈沖, +邊沿, -邊沿, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, 相位, 光標測量
控制面板功能	光標測量
自動計數	6位；范圍從2Hz~額定帶寬
自動設置	一鍵自動設置所有通道的垂直、水平和觸發系統
保存設置	20組
保存波形	24組
顯示系統
顯示器	8" TFT LCD SVGA彩色顯示屏
顯示分辨率	800水平×600垂直像素(SVGA)
插補點方式	Sin(x)/x & 等效采樣
波形顯示方式	點, 向量, 可調余暉(16ms~10s), 無限余暉
波形更新率	最快每秒80,000次波形更新
顯示模式	YT；XY
顯示格線	8×10格
接口
RS-232C	DB-9公頭
USB接口	2個USB 2.0高速host接口, 1個USB 2.0高速device接口
以太網接口	RJ-45接口，10/100Mbps，帶HP Auto-MDIX(選配)
SVGA Video接口	SVGA輸出(選配)
GPIB	GPIB模組(選配)
Go-NoGo BNC	5V Max/10mA TTL集電極開路
Kensington鎖	后面板安全槽，使用標準Kensington鎖
邏輯分析儀 (選配)
采樣率	500MSa/s
帶寬	200MHz
記錄長度	最大每通道2M
輸入通道	16通道(D15~D0)或8通道(D7~D0)
觸發類型	邊沿，模式，脈沖寬度，串行總線(I2C, SPI, UART)，并行
閾值	Quad-D0~D3, D4~D7…閾值, D8~D11, D12~D15(*：僅DS2-16LA)
閾值選擇	TTL, CMOS, ECL, PECL, 自定義
閾值精度	±100mV
輸入阻抗	探棒輸入阻抗約為101kΩ，8pF
最大閾值范圍	±10V
最大輸入電壓	±40V
最小電壓幅度	±500mV
垂直分辨率	1 bit
電源
電源電壓范圍	AC 100V~240V，48Hz~63Hz，自動選擇
其它
多國語言菜單	提供
在線幫助	提供
時鐘	時間和日期，提供保存數據的日期/時間
操作環境	溫度：0~50℃，相對濕度：≤80%(40℃或以下)；相對濕度：≤45%(41℃~50℃)
尺寸&重量
380(W)×220(H)×145(D)mm，約4.2kg

點擊下載

使用手冊×1，電源線×1，CD×1
GTP-070B: 70MHz(10:1/1:1)開關無源探棒，用于GDS-2072A/2074A(每通道一根)
GTP-150A: 150MHz(10:1/1:1)開關無源探棒，用于GDS-2102A/2104A(每通道一根)
GTP-250A: 250MHz(10:1/1:1)開關無源探棒，用于GDS-2202A/2204A(每通道一根)
GTP-350A: 350MHz(10:1/1:1)開關無源探棒，用于GDS-2302A/2304A(每通道一根)

選配
DS2-LAN 以太網&SVGA輸出
DS2-GPIB GPIB接口
DS2-FGN DDS信號發生器
DS2-8LA 8-CH邏輯分析儀，帶GTL-8LA
GTL-8LA 8-CH邏輯分析儀測試探棒
DS2-16LA 16-CH邏輯分析儀，帶GTL-16LA
GTL-16LA 16-CH邏輯分析儀測試探棒

免費下載

PC軟件 FreeWave軟件
驅動 USB驅動；LabView驅動

GDS-2072A 70MHz， 2通道，彩色 LCD顯示數字儲存示波器

GDS-2074A 70MHz， 4通道，彩色 LCD顯示數字儲存示波器

GDS-2102A 100MHz，2通道，彩色 LCD顯示數字儲存示波器

GDS-2104A 100MHz，4通道，彩色 LCD顯示數字儲存示波器

GDS-2202A 200MHz，2通道，彩色 LCD顯示數字儲存示波器

GDS-2204A 200MHz，4通道，彩色 LCD顯示數字儲存示波器

GDS-2302A 300MHz，2通道，彩色 LCD顯示數字儲存示波器

GDS-2304A 300MHz，4通道，彩色 LCD顯示數字儲存示波器

點擊購買

GDS-2000A折頁

GDS-2000A數據手冊（特點/規格)

GDS-2000A折頁 GDS-2000A數據手冊（特點/規格) 3.40M 下載

GDS-2000A操作手冊

GDS-2000A系列中文操作手冊

GDS-2000A操作手冊 GDS-2000A系列中文操作手冊 11.42M 下載

GDS-2000A編程指令手...

GDS-2000A編程指令手冊(英文）

GDS-2000A編程指令手冊 GDS-2000A編程指令手冊(英文） 3.30M 下載

邏輯分析儀手冊

GDS-2000A LA 邏輯分析儀快速使用手冊

邏輯分析儀手冊 GDS-2000A LA 邏輯分析儀快速使用手冊 1.03M 下載

CAN/LIN 總線簡介

CAN/LIN 總線簡介 CAN/LIN 總線簡介 0.77M 下載

CAN/LIN 總線操作手冊

CAN/LIN 總線操作手冊 CAN/LIN 總線操作手冊 0.35M 下載

GDS-2000A CAN/LIN總...

GDS-2000A CAN/LIN總線APP使用手冊（英文）

GDS-2000A CAN/LIN總線APP使用手冊 GDS-2000A CAN/LIN總線APP使用手冊（英文） 0.35M 下載

USB驅動（GDS-2000A)

USB驅動（GDS-2000A) USB驅動（GDS-2000A) 0.01M 下載

APP - 數字電壓表程序...

GDS-2000A APP 數字電壓表以及使用手冊

APP - 數字電壓表程序 GDS-2000A APP 數字電壓表以及使用手冊 0.42M 下載

LabView 應用程序

LabView 應用程序 LabView 應用程序 1.53M 下載

APP - 水平伸展程序

GDS-2000A APP 水平伸展程序以及使用手冊

APP - 水平伸展程序 GDS-2000A APP 水平伸展程序以及使用手冊 0.41M 下載

APP - 進階觸發程序 ...

GDS-2000A APP 進階觸發程序與使用手冊，只適用固件V1.17 或更新的版本

APP - 進階觸發程序 GDS-2000A APP 進階觸發程序與使用手冊，只適用固件V1.17 或更新的版本 0.27M 下載

APP軟件-CAN/LIN總線

APP軟件-CAN/LIN總線（適用于GDS-2000A系列示波器安裝）

APP軟件-CAN/LIN總線 APP軟件-CAN/LIN總線（適用于GDS-2000A系列示波器安裝） 0.00M 下載

APP - 數據記錄程序 ...

GDS-2000A APP 數據記錄程序，只適用固件V1.17 或更新的版本

APP - 數據記錄程序 GDS-2000A APP 數據記錄程序，只適用固件V1.17 或更新的版本 0.48M 下載

FreeWave控制軟件

GDS-2000A示波器電腦控制軟件（V3.23,安裝文件）

FreeWave控制軟件 GDS-2000A示波器電腦控制軟件（V3.23,安裝文件） 22.13M 下載

GDS-2000A系統軟件（V...

GDS-2000A 系統軟件（V1.31,用于GDS-2000A系列示波器系統升級)

GDS-2000A系統軟件（V1.31) GDS-2000A 系統軟件（V1.31,用于GDS-2000A系列示波器系統升級) 17.60M 下載
