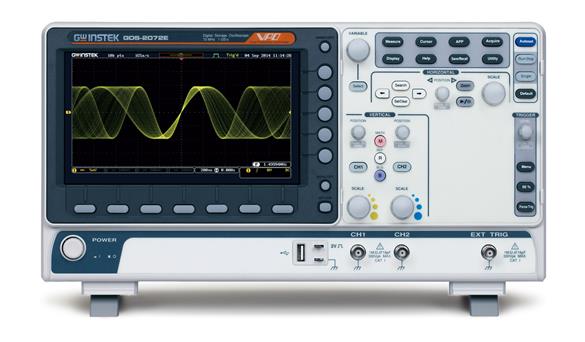

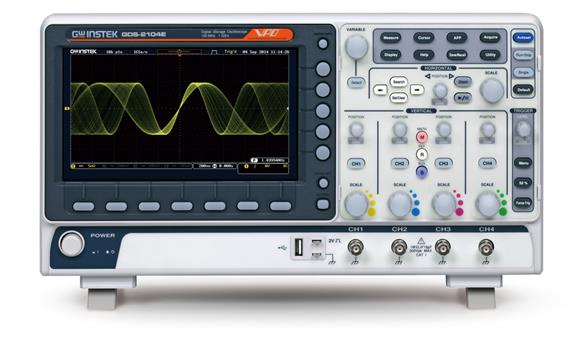

GDS-2000E系列(GDS-2204E,GDS-2202E,GDS-2104E,GDS-2102E)

200MHz/100MHz帶寬帶寬選擇；2/4通道
實時采樣率高達1GSa/s
每通道10M記錄長度及VPO波形顯示技術
波形更新率高達 120,000 wfms/s
8" LCD 屏幕顯示
1MPTS FFT分辨率, 提供更高的頻域分辨效果
高低通濾波器可選數字濾波器功能
29,000分段內存及波形搜尋功能
I2C/SPI/UART/CAN/LIN 串行總線觸發與譯碼功能
數據紀錄功能可追蹤長達100小時的信號變化
支持網絡遠程儲存功能

產品敘述產品規格配件訂購信息下載

GDS-2000E系列數字存儲示波器體現了一種高價值的設計構思，包括100MHz、70MHz二種帶寬、1GSa/s采樣率、10M記錄長度、2輸入通道、超大彩色LCD顯示屏以及VPO (Visual Persistence Oscilloscope)技術，120,000wfms/s的高速更新率可以快速完成波形捕獲和處理。

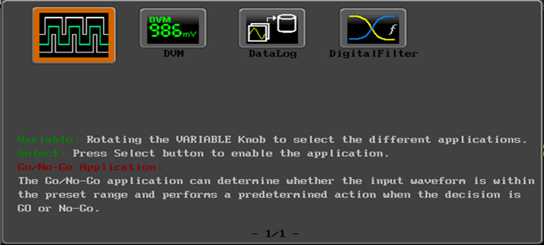

搭載一系列強大APP
全新GDS-2000E系列支持的APP有, 可用來判斷Go/NoGo的限制線功能、DVM精確電壓表功、長時間數據紀錄功能、以及數字濾波器功能。讓示波器不僅功能完整，更是一應俱全。

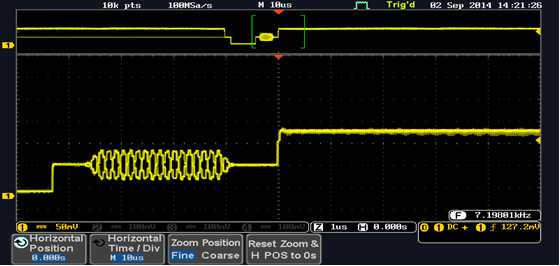

10M記錄長度，并標準內建波形搜尋與分段內存功能
GDS-2000E 數字示波器每一通道提供了10M的記錄長度, 并且提供波形搜尋及分段內存分析工具.分段內存功能可用來?xiàng)l件式擷取觀測之波形, 并將無關之信號予以篩選不被處理. 29,000組分段內存, 將大幅改善示波器內存的使用效率.期間所搜集的大量分段數據亦可進行常態分布分析, 波形搜尋功能則可依據設定觸發條件將波形標示出來,長內存搭配波形播放/暫停及移動Zoom窗口功能可以輕松且快速的瀏覽波形中的任何細節.

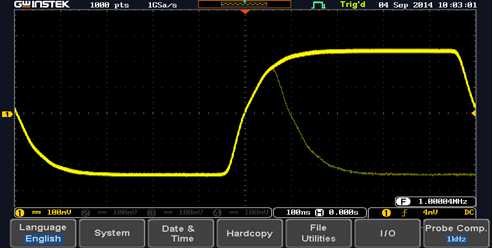

每秒十二萬次波形更新率與VPO波形顯示技術
GDS-2000E系列數字示波器采用先進的VPO(Visual Persistence Oscilloscope)信號處理引擎, 提供每秒高達120,000次的波形更新率及多層次余暉顯示來讓用戶可更有效率的進行測瞬時信號判斷增進電路除錯效率,強大的VPO信號處里引擎能在極短時間內將所獲取的振幅, 時間關系和信息強度的三維數據信息進行分析, 并顯示于示波器畫面上, 相較于一般傳統的數字儲存示波器, GDS-2000E提供了豐富的波形訊息于畫面上, 協助用戶做正確的判斷.

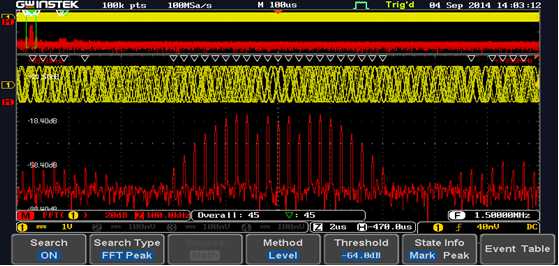

更符合頻域應用的FFT功能

GDS-2000E 系列的FFT 功能提供高達1M點的顯示分辨率, 并提供3ms快速的掃描更新率, 讓FFT的功能更趨近于用戶的需要透過快速的更新率與波形搜尋功能 ,用戶可快速且精確的得到頻域的測試結果。用戶可依據測試條件 ,選取各種窗口以做協波頻率的分析.GDS-2000E 除了提供FFT 分析 ,亦提供FFTrms ,垂直調整與局部放大(Zoom)等功能.

GDS-2000E系列 –波形捕獲率 (Waveform capture rate)http://v.youku.com/v_show/id_XNzkwOTUyMDY0.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 –高速波形更新率 (Waveform update rate)http://v.youku.com/v_show/id_XNzkwOTQ4NzM2.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 –底噪的表現 (Background noise)http://v.youku.com/v_show/id_XNzkwOTQ1MTg4.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 –小信號的自動獲取性能 (Autoset function)http://v.youku.com/v_show/id_XNzkwOTQxMDgw.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 – FFT更新速度對量測的影響 (FFT Sweep time http://v.youku.com/v_show/id_XNzkwOTM2NDA4.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 - FFT搜尋功能介紹 (FFT Search)http://v.youku.com/v_show/id_XNzkwOTMwMTYw.html?spm=a2hzp.8253869.0.0

GDS-2000E 數字濾波器功能介紹 (Digital Filter function)http://v.youku.com/v_show/id_XNzkwODA5MDY4.html?spm=a2hzp.8253869.0.0

快速選型

型號	帶寬	采樣率	存儲深度	通道數	標配接口
GDS-2204E	200MHz	1GSa/s	每通道10M	4	USB/LAN
GDS-2202E	200MHz	1GSa/s	每通道10M	2	USB/LAN
GDS-2104E	100MHz	1GSa/s	每通道10M	4	USB/LAN
GDS-2102E	100MHz	1GSa/s	每通道10M	2	USB/LAN

詳細規格
	GDS-2104E GDS-2102E	GDS-2204E GDS-2202E
垂直系統
通道	4CH 2CH	4CH 2CH
帶寬	DC~100MHz (-3dB)	DC~200MHz (-3dB)
上升時間	3.5ns	1.75ns
帶寬限制	20MHz
垂直分辨率	8 bit@1MΩ: 1mV~10V
輸入耦合	AC, DC, GND
輸入阻抗	1MΩ// 16pF
精確度	當2mV/div 或更大檔位時 ,精確度為±(3% X \|讀值\| + 0.1div + 1mV)當1mV/div 時 ,精確度為±(5% X \|讀值\| + 0.1div + 1mV)

極性	正向 &反向
最大輸入電壓	300V (DC+AC Peak), CAT I
偏移范圍	1mV/div ~ 20mV/div : ±0.5V 50mV/div ~ 200mV/div : ±5V 500mV/div ~ 5V/div : ±25V 10V/div : ±250V

波形信號處理	+, -, ×, ÷, FFT, FFTrms , 用戶自定義FFT: 1MPTS點分辨率. FFT垂直刻度提供Linear RMS 或 dBV RMS. FFT窗函數提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris.

觸發系統
來源	CH1 ,CH2, CH3,CH4, Line, EXT( 僅2ch機種）
觸發模式	自動 (低于100 ms/div支持慢掃滾動模式), 一般, 單次邊沿, 脈波寬度, 視頻, Pulse Runt, 上升&下降沿, 交替, 事件延遲(可選擇1~65535事件), 時間延遲(可選擇10ns~10s時間), 總線(IIC, SPI, UART, CAN, LIN)


觸發延遲時間	10ns ~ 10s
耦合選項	AC,DC,LF rej. ,HF rej. ,Noise rej.
靈敏度	1 div
外部觸發
范圍	±15V
靈敏度	DC ~ 100MHz 約. 100mV
輸入阻抗	1MΩ±3%// 16pF
水平系統
范圍	1ns/div ~ 100s/div (1-2-5順序)滾動模式: 100ms/div ~ 100s/div
前置觸發	最大10 div
后置觸發	最大2,000,000 div
精確度	在任何 ≥ 1 ms 的間格中為±50 ppm
采樣系統
實時取樣率	每通道最大1GSa/s
記錄長度	每通道最大10Mpts
獲取模式	一般, 平均, 峰值檢測, 單次
峰值偵測	2ns (典型值)
平均模式	可選則2至256次
X-Y 模式
X 軸輸入	通道 1，3
Y 軸輸入	通道 2，4
相位移	100kHz 時±3°
光標& 量測系統
游標	可量測 幅度, 時間; 單位: 秒, Hz, 相位(度), 比例(%)
自動量測	36 組: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
自動計數	6 位計數器,范圍由2Hz至額定帶寬
控制面板功能
自動設定	單一按鍵自動設定所有信道的垂直、水平及觸發系統
儲存設定	20組
儲存波形	24組
顯示系統
顯示器	8" TFT LCD 彩色顯示, 800 水平 × 480 垂直 (WVGA)
插補點方式	Sin(x)/x 及等效取樣
波形顯示方式	點, 向量, 可調累積 (16ms~4s), 無限累積
波形更新率	每秒 120,000次波形更新（MAX）
顯示模式	YT ; XY
顯示網格線	8 x 10 格

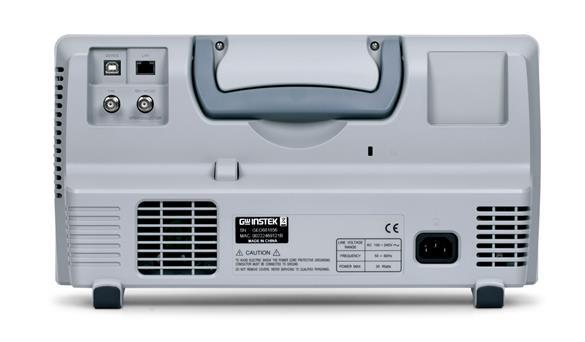

接口
USB Port	USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1
以太網絡	RJ-45 接口, 10/100Mbps with HP Auto-MDIX
Go-NoGo BNC	最大5V /10mA TTL 開集極輸出
安全鎖孔	機器背面提供標準Kensington安全插槽
電源&其他
線性電壓范圍	交流 100V~240V ,48Hz~63Hz 自動選取
多國語言	提供
聯機幫助	提供
時鐘	提供儲存數據的時間與日期
尺寸及重量	380(W) X 220(H) X145(D) mm, 約2.8kg

點擊下載

快速操作指南 x1, 用戶手冊CD x1, 電源線 x1

GTP-200B : 200MHz (10:1/1:1)被動電壓探棒 GDS-2202E/2204E (每通道1支)
GTP-100B : 100MHz (10:1/1:1)被動電壓探棒 GDS-2102E/2104E (每通道1支)

*固緯保留修改示波器標配探棒型號的權利，不必事前通知

GDS-2204E 200MHz， 4通道，數字儲存示波器

GDS-2202E 200MHz， 2通道，數字儲存示波器

GDS-2104E 100MHz， 4通道，數字儲存示波器

GDS-2102E 100MHz， 2通道，數字儲存示波器

點擊購買

GDS-2000E彩頁資料

GDS-2000E彩頁資料 GDS-2000E彩頁資料 3.72M 下載

GDS-2000E中文操作手...

GDS-2000E中文操作手冊

GDS-2000E中文操作手冊 GDS-2000E中文操作手冊 20.39M 下載

GDS-2000E編程指令手...

GDS-2000E編程指令手冊（英文)

GDS-2000E編程指令手冊 GDS-2000E編程指令手冊（英文) 2.44M 下載

GDS-2000E Firmware

V2.06

GDS-2000E Firmware V2.06 28.14M 下載

GDS-2000E 3D

GDS-2000E 3D 4.80M 下載

組裝手冊

GRA-426機架組,組裝手冊

組裝手冊 GRA-426機架組,組裝手冊 0.79M 下載

USB驅動

USB驅動 USB驅動 0.01M 下載

LabView驅動

GDS-2000E LabView Driver for 2012/2014 version.

LabView驅動 GDS-2000E LabView Driver for 2012/2014 version. 2.68M 下載

LabView驅動

GDS-2000E LabView Driver for 2009 version.

LabView驅動 GDS-2000E LabView Driver for 2009 version. 1.33M 下載

OpenWave電腦端軟件

OpenWave電腦端軟件,用于GDS-2000E波形抓取，圖片抓取

OpenWave電腦端軟件 OpenWave電腦端軟件,用于GDS-2000E波形抓取，圖片抓取 22.28M 下載
